เครื่องเจียรทรงกระบอก

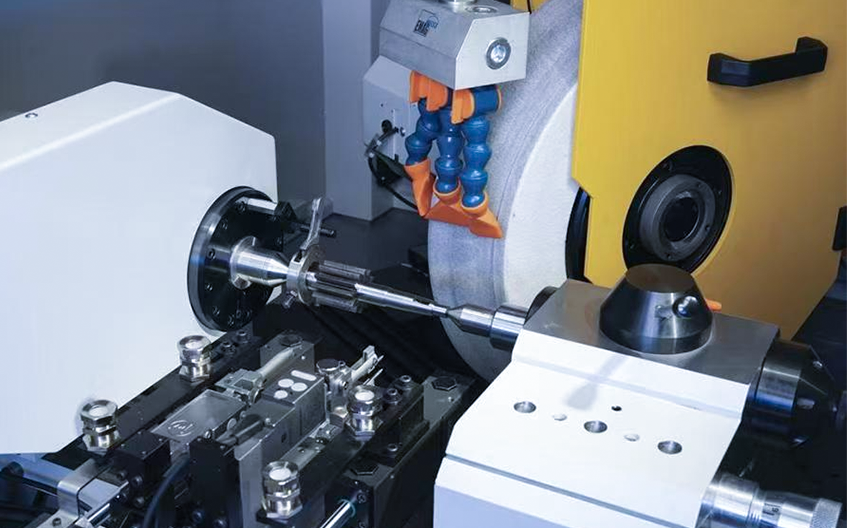

พูดง่ายๆ ก็คือ หลักการทำงานของเครื่องเจียรทรงกระบอกนั้นคล้ายคลึงกับการกลึงวงกลมด้านนอกบนเครื่องกลึง ข้อแตกต่างก็คือเครื่องกลึงใช้เครื่องมือกลึงในการตัด ในขณะที่เครื่องเจียรทรงกระบอกใช้ล้อเจียรหมุนความเร็วสูงในการเจียร ทำให้ได้ความแม่นยำในการตัดเฉือนที่สูงกว่าเครื่องกลึงทั่วไปมาก

หลักการทำงาน

  • หัวหมุนจะขับเคลื่อนชิ้นงานให้หมุนด้วยความเร็วคงที่
  • ล้อเจียรทำงานด้วยความเร็วสูงเพื่อทำการตัดละเอียดระดับไมโครบนพื้นผิวชิ้นงาน
  • โต๊ะทำงานขับเคลื่อนชิ้นงานเพื่อเลื่อนไปมาเพื่อทำการเจียรวงกลมด้านนอกทั้งหมดให้เสร็จสิ้น

เครื่องบดทรงกระบอกธรรมดา: ชิ้นงานรองรับโดยศูนย์กลาง โต๊ะทำงานแบบหมุน ล้อเจียรป้อนในแนวขวาง เหมาะสำหรับชิ้นส่วนเพลาทั่วไป เช่น เพลามอเตอร์ และเพลาเกียร์
เครื่องบดทรงกระบอกอเนกประสงค์: ติดตั้งกลไกการเจียรภายในสามารถตัดเฉือนชิ้นงานทรงเรียวได้ ใช้กับเพลาที่ต้องการการตัดเฉือนแบบวงกลมทั้งภายในและภายนอกและเพลาเรียว
เครื่องเจียร CNC ทรงกระบอก: ควบคุมโดยระบบ CNC รองรับการเชื่อมต่อแบบหลายแกน การตกแต่งล้ออัตโนมัติ และการชดเชยที่แม่นยำ เหมาะอย่างยิ่งสำหรับเพลารูปทรงพิเศษที่มีความแม่นยำสูงและการผลิตเพลามาตรฐานจำนวนมาก
เครื่องเจียรหน้าและทรงกระบอก: เจียรวงกลมด้านนอกและหน้าปลายชิ้นงานพร้อมกัน ใช้สำหรับเพลาขั้นบันได เพลาเฟือง และชิ้นส่วนอื่น ๆ ที่ต้องการแนวตั้งระหว่างหน้าด้านท้ายและวงกลมด้านนอก
ข้อดีหลัก: ประโยชน์หลัก
  • 01

    ความแม่นยำในการตัดเฉือนสูงเป็นพิเศษสำหรับความต้องการความแม่นยำระดับสูง



    เครื่องเจียรทรงกระบอกเป็นอุปกรณ์การประมวลผลที่มีความแม่นยำสูงสำหรับชิ้นส่วนเพลา ซึ่งสามารถตัดเฉือนละเอียดระดับไมครอนได้ ความกลมของมันสูงถึง 0.001 มม. ความคลาดเคลื่อนมิติถูกควบคุมภายใน ± 0.002 มม. และความขรุขระของพื้นผิวสามารถบรรลุระดับกระจก Ra 0.02μm เหมาะอย่างยิ่งสำหรับการตัดเฉือนส่วนประกอบที่มีความแม่นยำสูง เช่น สปินเดิลที่มีความแม่นยำ ลีดสกรู และชิ้นส่วนอากาศยาน
  • 02

    ความเข้ากันได้สูงสำหรับชิ้นงานที่หลากหลาย

    เครื่องนี้มีช่วงการประมวลผลที่กว้าง ด้วยวิธีการทำงานที่แตกต่างกันและฟิกซ์เจอร์พิเศษ ทำให้สามารถแปรรูปเพลาขั้นบันได ชิ้นส่วนเรียว เพลาเยื้องศูนย์ และส่วนปลายของชิ้นงานได้ เครื่องเจียรทรงกระบอกอเนกประสงค์มีให้เลือกใช้สำหรับการเจียรรูใน ตอบสนองความต้องการในการประมวลผลของชิ้นงานเพลารูปทรงพิเศษต่างๆ ได้อย่างง่ายดาย
  • 03

    ข้อมูลการกำหนดตำแหน่งที่เสถียรพร้อมความร่วมศูนย์ที่เหนือกว่า



    การใช้การวางตำแหน่งปลายรูตรงกลาง ช่วยให้มั่นใจได้ถึงศูนย์กลางระหว่างวงกลมด้านนอกของชิ้นงานและรูตรงกลางได้อย่างมีประสิทธิภาพ ข้อมูลการกำหนดตำแหน่งแบบรวมยังคงไม่เปลี่ยนแปลงหลังจากการจับยึดซ้ำๆ ซึ่งเหมาะกับการตัดเฉือนต่อเนื่องหลายกระบวนการ ข้อได้เปรียบในการวางตำแหน่งนี้ไม่สามารถจับคู่กับเครื่องบดแบบไม่มีศูนย์กลางได้
  • 04

    การอัพเกรดอัจฉริยะ CNC ช่วยเพิ่มความสามารถในการประมวลผลอย่างมาก

    เครื่องเจียรทรงกระบอก CNC ได้รับการอัพเกรดให้ใช้งานได้เต็มรูปแบบ พวกเขาตระหนักถึงการเจียรต่อเนื่องของโปรไฟล์ที่ซับซ้อน เช่น เพลาลูกเบี้ยวและเพลาข้อเหวี่ยง และรองรับการตกแต่งล้ออัตโนมัติและการชดเชยการสึกหรอ สามารถเปลี่ยนประเภทชิ้นงานได้อย่างรวดเร็วโดยการเปลี่ยนโปรแกรม ซึ่งเหมาะกับการผลิตจำนวนมากที่ยืดหยุ่นได้อย่างสมบูรณ์แบบ
การเลือกและการใช้งาน: เหมาะกับคุณไหม

ชิ้นส่วนกลึงทั่วไปตามอุตสาหกรรม

เครื่องจักรที่มีความแม่นยำ: สปินเดิลของเครื่องมือกล บอลสกรู ตัวนำทางเชิงเส้นตรง
การผลิตรถยนต์: เพลาข้อเหวี่ยง เพลาลูกเบี้ยว เพลากระปุกเกียร์ เพลาเกียร์
การบินและอวกาศ: ส่วนประกอบเฟืองลงจอด เพลาขับของเครื่องยนต์ บุชที่มีความแม่นยำสูง
อุตสาหกรรมแม่พิมพ์: แกนแม่พิมพ์, หมุดดีดตัว, หมุดนำ
ไฮดรอลิกและนิวแมติก: ก้านลูกสูบ แกนวาล์วไฮดรอลิก


คะแนนหลักสำหรับการเลือกเครื่องบด

1. การเลือกตามรูปทรงชิ้นงาน

ข้อกำหนดในการเจียรชิ้นงานแบบขั้นบันได เทเปอร์ และการเจียรปาดหน้า: เลือกเครื่องเจียรทรงกระบอก
เพลาธรรมดาเรียบง่ายไม่มีรูตรงกลาง: จัดลำดับความสำคัญของเครื่องบดแบบไม่มีศูนย์กลางเพื่อประสิทธิภาพที่สูงขึ้น


2. การเลือกตามความแม่นยำของเครื่องจักร

ข้อกำหนดความแม่นยำสูง: ความกลม ＜ 0.002 มม. ความหยาบผิว Ra ＜ 0.2μm ใช้เครื่องบดทรงกระบอกที่มีความแม่นยำ
ข้อกำหนดด้านความแม่นยำทั่วไป: เครื่องเจียรทรงกระบอกธรรมดาก็เพียงพอแล้ว


3. การคัดเลือกตามชุดการผลิต

ชิ้นเดียว ชุดเล็ก และการผลิตที่หลากหลาย: สามารถใช้เครื่องเจียรทรงกระบอกแบบแมนนวล / CNC ได้
การผลิตที่ได้มาตรฐานจำนวนมาก: ต้องการเครื่องเจียรแบบไม่มีศูนย์กลางหรือเครื่องเจียรทรงกระบอกแบบพิเศษ

4. การเลือกตามฟังก์ชันการบด

ต้องการการเจียรทรงกระบอกทั้งภายนอกและภายใน: เลือกเครื่องเจียรทรงกระบอกอเนกประสงค์
ต้องการการเจียรทรงกระบอกภายนอกเท่านั้น: ใช้เครื่องเจียรทรงกระบอกธรรมดา
