เครื่องเจียรแบบไม่มีศูนย์กลาง

เครื่องเจียรแบบไร้ศูนย์กลางเป็นเครื่องมือกลที่ออกแบบมาโดยเฉพาะสำหรับการเจียรทรงกระบอกที่มีเส้นผ่านศูนย์กลางภายนอกของชิ้นส่วนทรงกลมที่มีความแม่นยำสูง ประสิทธิภาพสูง และมีปริมาณมาก

ความแตกต่างที่ใหญ่ที่สุดระหว่างเครื่องเจียรไร้ศูนย์กลางกับเครื่องเจียรทรงกระบอกทั่วไปคือ: ชิ้นงานไม่ได้ถูกยึดหรือยึดด้วยศูนย์กลาง แต่จะถูกวางไว้ระหว่างล้อเจียรและล้อควบคุม และตั้งอยู่ข้างพื้นผิวด้านนอกของมันเองระหว่างการเจียร

แนวคิดหลัก: "ไร้ศูนย์กลาง" หมายถึงอะไร
ชื่อ "ไร้ศูนย์กลาง" หมายถึงข้อเท็จจริงที่ว่าชิ้นงานไม่จำเป็นต้องตั้งอยู่ตามแนวกึ่งกลางแกน (เช่น รูตรงกลาง)

เครื่องเจียรทรงกระบอกแบบธรรมดา: ชิ้นงานได้รับการรองรับและขับเคลื่อนโดยศูนย์กลางที่ปลายทั้งสองข้าง ความแม่นยำในการตัดเฉือนขึ้นอยู่กับความแม่นยำของรูตรงกลางเป็นอย่างมาก

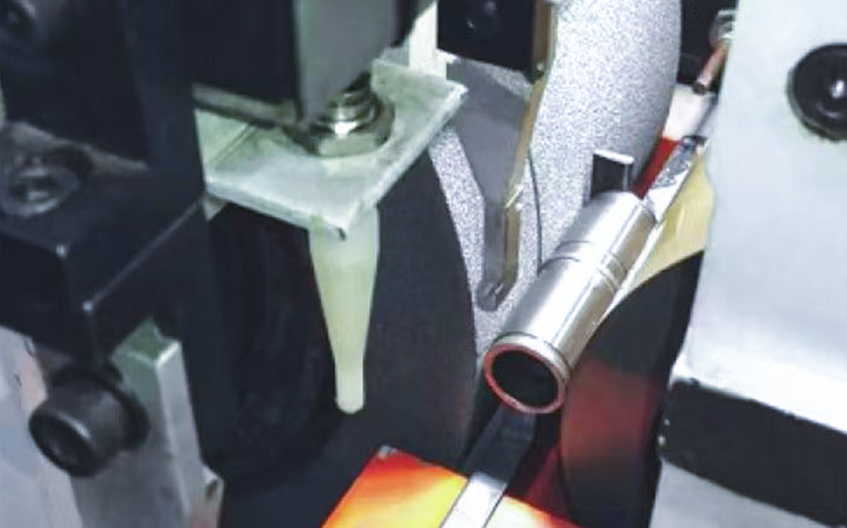

เครื่องเจียรแบบไร้ศูนย์กลาง: ชิ้นงานไม่ได้ถูกยึดโดยศูนย์กลาง แต่จะวาง "อย่างอิสระ" ระหว่างล้อเจียรและล้อควบคุม โดยมีใบมีดรองรับจากด้านล่าง ซึ่งขับเคลื่อนโดยการหมุนด้วยล้อควบคุม และการตัดจริงจะดำเนินการโดยล้อเจียร

ข้อดีหลัก: ประโยชน์หลัก

01

ไม่จำเป็นต้องหนีบเพื่อประสิทธิภาพที่สูงเป็นพิเศษ

ชิ้นงานจะผ่านบริเวณการเจียรอย่างต่อเนื่องในลักษณะป้อนทะลุ ช่วยประหยัดเวลาได้มากในการจับยึดและการจัดตำแหน่งบ่อยครั้งที่จำเป็นสำหรับเครื่องจักรทั่วไป ลดเวลาเสริมและเพิ่มประสิทธิภาพการผลิต
02

ความแข็งแกร่งที่เหนือกว่า เหมาะสำหรับเพลาเรียว

ชิ้นงานได้รับการรองรับอย่างเต็มที่ด้วยแผ่นรองรับและล้อนำทาง หลีกเลี่ยงปัญหาการโก่งงอที่มักพบได้ทั่วไปในการเจียรตรงกลางแบบดั้งเดิม เหมาะอย่างยิ่งสำหรับการเจียรเพลาเรียว เพลาสั้นที่ไม่มีรูตรงกลาง หมุดลูกสูบ และชิ้นส่วนอื่นๆ ที่คล้ายกัน
03

ความแม่นยำที่มั่นคงและระบบอัตโนมัติที่ง่ายดาย

ชิ้นงานจะถูกวางตำแหน่งไว้ข้างวงกลมด้านนอกโดยไม่มีข้อผิดพลาดในการจับยึด โดยทั่วไปความแม่นยำของความกลมจะสูงถึง 2μm และรุ่นที่มีความแม่นยำสูงจะอยู่ที่ 0.5μm พิกัดความเผื่อมิติสามารถควบคุมได้ภายใน 4μm ลดลงเหลือ 2μm สำหรับเวอร์ชันพรีเมียม สามารถติดตั้งระบบขนถ่ายอัตโนมัติได้อย่างง่ายดายเพื่อให้เกิดการผลิตอัตโนมัติเต็มรูปแบบ
04

เหมาะสำหรับการผลิตจำนวนมาก

เมื่อตั้งค่าพารามิเตอร์แล้ว จะสามารถรักษาการผลิตต่อเนื่องที่มั่นคงได้เป็นเวลานาน เครื่องเจียรแบบไร้ศูนย์กลางเป็นอุปกรณ์ที่ต้องการสำหรับการผลิตชิ้นส่วนทรงกระบอกจำนวนมากในอุตสาหกรรมตลับลูกปืน ยานยนต์ อิเล็กทรอนิกส์ และอุตสาหกรรมอื่นๆ

การเลือกและการใช้งาน: เหมาะกับคุณไหม

ชิ้นส่วนทั่วไป: ส่วนประกอบทรงกระบอก เช่น เข็ม/ลูกกลิ้งแบริ่งที่มีความแม่นยำ สลักลูกสูบ ก้านวาล์ว หัวฉีดน้ำมันเชื้อเพลิง ก้านเซรามิก เพลาเครื่องพิมพ์ และก้านลูกสูบโช้คอัพ

สถานการณ์การใช้งาน: การเจียรเส้นผ่านศูนย์กลางภายนอกทรงกระบอกที่มีปริมาณมากและมีความเที่ยงตรงสูง
