ผู้ผลิตชิ้นส่วนงานกัด CNC, โรงงานชิ้นส่วนกลึง CNC

การกัดและการกลึง CNC

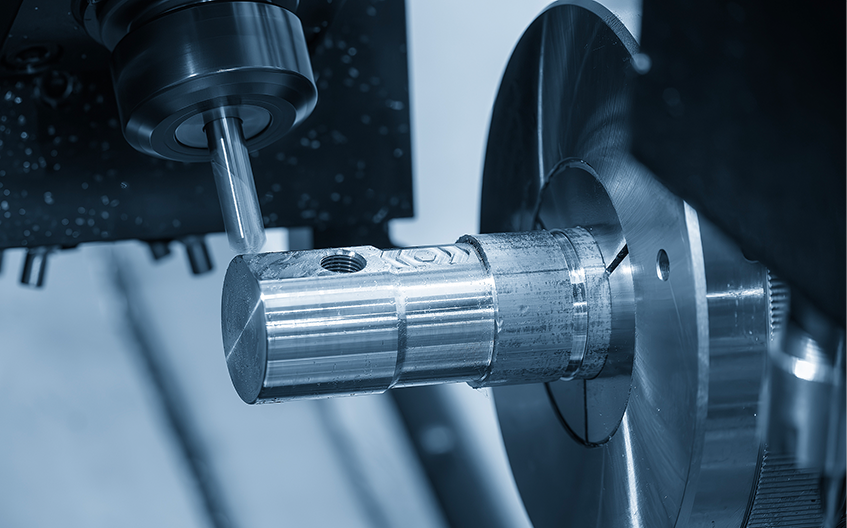

CNC Mill-Turn center (หรือที่เรียกว่า Turn-mill หรือ Multi-Task Turning Center) สามารถเข้าใจได้ว่าเป็นเครื่องจักรที่รวมความสามารถหลักของเครื่องกลึง CNC และ Machining Center ไว้ในแพลตฟอร์มเดียว

พูดง่ายๆ ก็คือ "เครื่องกลึง" ที่สามารถ "โรงสี" ได้ด้วย มีทั้งความสามารถของเครื่องกลึงในการหมุนชิ้นงานสำหรับการกลึง และความสามารถของแมชชีนนิ่งเซ็นเตอร์ในการกัด การเจาะ การต๊าป และการทำงานอื่นๆ โดยใช้เครื่องมือที่ทำงานจริงและฟังก์ชันหมุนแกน B

แนวคิดหลัก: 1 1 > 2
หากต้องการตัดเฉือนชิ้นส่วนที่ซับซ้อน (เช่น เพลาที่มีรูขวาง) โดยใช้วิธีการทั่วไป คุณจะต้อง:

ขั้นแรก ให้ตัดเฉือนเส้นผ่านศูนย์กลางภายนอกและรูในบนเครื่องกลึง

จากนั้น ย้ายชิ้นส่วนไปยังเครื่องแมชชีนนิ่งเซ็นเตอร์ จับยึดไว้ในปากกาจับหรือฟิกซ์เจอร์แบบกำหนดเอง ระบุชิ้นส่วนเข้าไป จากนั้นจึงกลึงรูด้านข้างและช่อง

กระบวนการทั้งหมดนี้จำเป็นต้องมีการตั้งค่าสองแบบแยกกัน ซึ่งทำให้เกิดข้อผิดพลาดในการกำหนดตำแหน่งและลดประสิทธิภาพ

ศูนย์ Mill-Turn ได้รับการพัฒนาโดยเฉพาะเพื่อแก้ไขปัญหานี้ ด้วยการผสานรวมกระบวนการกลึงและการกัดไว้ในเครื่องจักรเครื่องเดียว ช่วยให้ "ตั้งค่าได้เพียงครั้งเดียว และตัดเฉือนได้เสร็จสมบูรณ์"

ข้อดีหลัก: ประโยชน์หลัก

01

ความแม่นยำ "สัมบูรณ์": ขจัดข้อผิดพลาดสะสม

นี่คือคุณค่าพื้นฐานที่สุด ชิ้นส่วนจะถูกยึดเพียงครั้งเดียวตั้งแต่สต็อกดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป ซึ่งจะช่วยขจัดข้อมูลที่ไม่ตรงกันที่เกิดจากการตั้งค่าหลายรายการ ความร่วมศูนย์ ความตั้งฉาก และความแม่นยำของตำแหน่งล้วนบรรลุถึงระดับสูงสุดที่เครื่องจักรสามารถทำได้
02

ประสิทธิภาพ "สูงสุด": ลดระยะเวลาในการผลิตลงอย่างมาก

ลดเวลาเสริม: ขจัดเวลาที่ใช้ในการถ่ายโอน หนีบใหม่ และระบุชิ้นส่วนระหว่างเครื่องจักร การตัดเฉือนพร้อมกันความเร็วสูง: เครื่อง Mill-Turn สมัยใหม่มักติดตั้งสปินเดิลคู่ (สปินเดิลหลักและสปินเดิลรอง) และป้อมปืนคู่ ในขณะที่สปินเดิลหลักทำการตัดเฉือนที่ด้านหน้า สปินเดิลย่อยสามารถกลึงที่ด้านหลังได้พร้อมกัน อีกทางหนึ่ง ป้อมปืนสองป้อมสามารถตัดคุณสมบัติที่แตกต่างกันของชิ้นส่วนเดียวกันได้ในเวลาเดียวกัน ระยะเวลาในการตัดเฉือนโดยรวมสามารถลดลงได้ 50% หรือมากกว่านั้น
03

ความสามารถในการตัดเฉือน "ระดับต่อไป": จัดการกับรูปทรงที่ซับซ้อนที่สุด

โดยทั่วไปแล้ว เครื่องกลึง Mill-Turn จะมีแกน B (หัวเครื่องมือแบบหมุนได้) ซึ่งช่วยให้เครื่องมือเข้าถึงชิ้นงานได้จากทุกมุม ไม่ว่าจะเป็นพื้นผิวโค้งที่ซับซ้อน วงกลมเยื้องศูนย์ รูปหลายเหลี่ยม รูลึก หรือร่องสลักด้านข้างและรูเกลียว ทุกอย่างสามารถทำได้ในครั้งเดียว ชิ้นส่วนทั่วไปได้แก่:

การเลือกและการใช้งาน: เหมาะกับคุณไหม

ชิ้นส่วนประเภทเพลา: สกรูกระดูกทางการแพทย์ ใบมีดเครื่องยนต์อากาศยาน หัวฉีดน้ำมันเชื้อเพลิง เพลาลูกเบี้ยวที่ซับซ้อน

ชิ้นส่วนดิสก์/ดุม: ตัววาล์วไฮดรอลิก จานกังหัน ใบพัด ตัวเชื่อมต่อแบบซับซ้อน
